РАСТРО → Каталог продукции → Материалы для ремонта бетона и железобетона → ЛАХТА® ремонтный состав тонкослойный

ЛАХТА® ремонтный состав тонкослойный

Безусадочный тиксотропный цементный состав для восстановления поверхностей железобетонных конструкций с дефектами глубиной до 7 мм.
ТУ 5745-012-11149403-2004
ЛАХТА® ремонтный состав тонкослойный

Инструкции по применению

Инструкция по применению материала ЛАХТА® ремонтный состав тонкослойный

Описание

ЛАХТА® ремонтный состав тонкослойный — безусадочный однокомпонентный состав, представляющий собой сухую строительную смесь серого цвета.

В состав материала входят портландцемент, кварцевый наполнитель (максимальная крупность 0,63 мм) и активные химические добавки.

Перед применением состав затворяют водой.

Область применения

ЛАХТА® ремонтный состав тонкослойный предназначен для восстановления поверхностей строительных конструкций с дефектами (сколами, выбоинами, эрозией) глубиной от 2 мм до 7 мм, в том числе для восстановления промышленных полов.

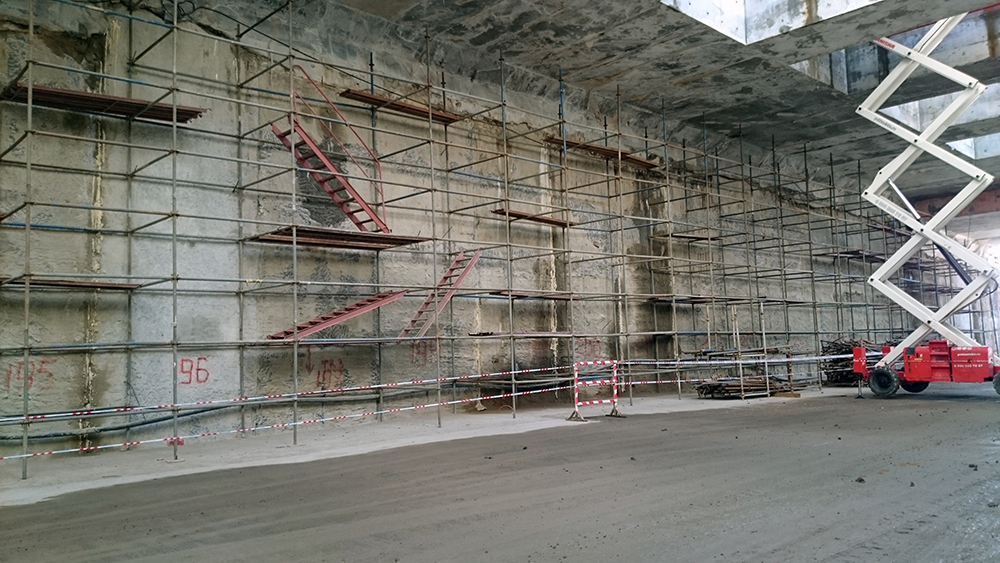

Подготовка потолочных поверхностей тоннелей ЗСД с использованием материала ЛАХТА® ремонтный состав тонкослойный перед выполнением гидроизоляционных работ Подготовка потолочных поверхностей тоннелей ЗСД с использованием материала ЛАХТА® ремонтный состав тонкослойный перед выполнением гидроизоляционных работ ЛАХТА® ремонтный состав тонкослойный

Типы обрабатываемых поверхностей

Бетон, железобетон.

Преимущества

  • тиксотропный состав (при ремонте вертикальных и потолочных поверхностей не сползает и не отслаивается);
  • безусадочный состав;
  • обладает высокой износостойкостью;
  • обладает высокой прочностью, готов к восприятию начальных шаговых нагрузок через 5 часов;
  • обладает стойкостью в условиях агрессивных сред и повышенных температур (до +250°С).

Особенности

Материал не рекомендуется применять:

  • для ремонта дефектов глубиной более 7 мм;
  • для ремонта асфальтобетона.

Выполнение работ

Раствор материала ЛАХТА® ремонтный состав тонкослойный наносят на ремонтируемый участок шпателем или мастерком.

Разравнивание раствора рекомендуется производить механически, используя виброрейку, или вручную, используя терки и полутерки.

Толщина нанесения должна быть не менее 2 мм и не более 7 мм.

Упаковка

Бумажные мешки с полиэтиленовым вкладышем (25 кг).

Калькулятор
Оцените необходимое количество материала:

Калькулятор
Глубина ремонтируемого участка, мм
Ширина ремонтируемого участка, мм
Длина ремонтируемого участка, мм
Необходимое количество материала, кг 0



Глубина ремонтируемого участка, мм
Диаметр ремонтируемого участка, мм
Необходимое количество материала, кг 0


Обращаем ваше внимание на то, что полученная величина является ориентировочной.

Сертификаты
Декларация о соответствии
Экспертное заключение
Отказное письмо по пожарной безопасности
Сопутствующие материалы
ЛАХТА® антикоррозийный состав для арматуры

Технические характеристики

Технические характеристики
Показатели
Расход сухой смеси, кг/дм³
1,7*
Расход воды для затворения, л/кг сухой смеси
см. маркировочную этикетку
Жизнеспособность, минут 60
Максимальная крупность заполнителя, мм 0,63
Марка по подвижности смеси Пк3
Толщина слоя, мм:
• минимальная
• максимальная
2
7
Прочность на сжатие в возрасте 28 суток, МПа
50
Прочность сцепления с бетоном в возрасте 28 суток, МПа
2,5
Прочность при изгибе в возрасте 28 суток, МПа
6
Марка по водонепроницаемости
W16
Марка по морозостойкости
F400
Истираемость, г/см2
0,4
Готовность к эксплуатации для шаговой нагрузки, часов
 5
Коррозионная стойкость, pH
4...13
Эксплуатация обработанной поверхности в условиях высоких температур, °С, не более
+250
Температура применения (окружающей среды), °С +5...+35
Гарантийный срок хранения, месяцев
 12


*) Для бетонных поверхностей категории А3 по ГОСТ 13015-2012.

Показать объекты, на которых применялся материал ЛАХТА® ремонтный состав тонкослойный

Copyright © 2001–2025 ЗАО «Растро». Производство материалов для гидроизоляции. Любое копирование материалов сайта без письменного разрешения владельцев является незаконным и преследуется по закону. Данный интернет-сайт носит информационный характер и ни при каких условиях не является публичной офертой, которая определяется положениями Статьи 437 (2) Гражданского кодекса РФ.
