ЛАХТА® эластичная «Стандарт»

Двухкомпонентный полимерцементный состав для обмазочной гидроизоляции сооружений с повышенным трещинообразованием, подвергающихся осадке, вибрациям и деформациям
ТУ 5775-017-11149403-2010
ЛАХТА® эластичная «Стандарт»

Инструкции по применению

Область применения

ЛАХТА® эластичная «Стандарт» — гидроизоляционный двухкомпонентный состав.
Компонент 1 — сухая строительная смесь серого цвета. В состав сухой смеси входят портландцемент, кварцевый наполнитель и полимерные химические добавки.
Компонент 2 — эластификатор, жидкость молочно-белого цвета.
Перед применением компоненты смешивают, готовый раствор представляет собой пастообразную смесь серого цвета с фиолетовым оттенком.
После полимеризации образуется гибкое, эластичное, водонепроницаемое покрытие серого цвета.
Материал поставляется в комплекте 32 кг (24 кг — сухая смесь, 8 кг — эластификатор). Соотношение компонентов по массе 3/1 (сухая смесь/эластификатор).

Область применения

  • гидроизоляция сооружений с повышенным трещинообразованием, подвергающихся осадке и вибрациям;
  • гидроизоляция поверхностей сборных сооружений, подвергающихся деформациям (температурным и механическим);
  • гидроизоляция металлических изделий и металлоконструкций.

Материал применяется для наружной и внутренней гидроизоляции. Материал предназначен для нанесения на горизонтальные, вертикальные и потолочные поверхности.


Типы обрабатываемых поверхностей

Бетон, железобетон, металл, газобетон, пенобетон, кирпич.

Преимущества

  • не требует высушивания основания перед нанесением;
  • не содержит токсичных компонентов.
Образованное покрытие:
  • обладает высокой эластичностью;
  • обладает высокой прочностью сцепления с основанием;
  • обладает высокой водонепроницаемостью;
  • при длительном нахождении в воде сохраняет упругость;
  • защищает от воздействия СО2 воздуха.

Особенности

Не допускается:

  • применение материала и эксплуатация образованного покрытия в контакте с органическими растворителями и маслами;
  • замораживание компонента 2.

Не рекомендуется применение материала на ослабленных, непрочных и фильтрующих основаниях.

Выполнение работ

Раствор материала ЛАХТА® эластичная «Стандарт» наносят вручную при помощи шпателя, кисти с жесткой щетиной и т. п.
Материал рекомендуется наносить в два слоя.
Толщина каждого слоя не должна превышать 1,5 мм.
Рекомендуемая толщина покрытия при двухслойном нанесении 2 мм.

Упаковка

Комплект 32 кг (соотношение сухая смесь/эластификатор 3/1):
Сухая смесь — бумажные мешки с полиэтиленовым вкладышем (24 кг), эластификатор — пластиковые ведра (8 кг).

Калькулятор
Оцените необходимое количество материала при нанесении слоя толщиной 2 мм:

Площадь обрабатываемой поверхности, м2
Необходимое количество сухой смеси, кг 0
Необходимое количество эластификатора, кг 0
Необходимое количество раствора (сухая смесь + эластификатор), кг 0


Обращаем ваше внимание на то, что полученная величина является ориентировочной.

Сопутствующие материалы

ЛАХТА® шовная гидроизоляция ЛАХТА® водяная пробка ЛАХТА® водяная пробка «Ультра» ЛАХТА® латексная грунтовка

Технические характеристики

Технические характеристики Показатели
Расход раствора на 2 мм толщины, кг/м2
3,2*
Жизнеспособность раствора, мин
40
Прочность на разрыв, МПа 0,8
Относительное удлинение при разрыве, %
30
Гибкость на брусе диаметром 10 мм при температуре, °С
–10
Увеличение водонепроницаемости на образцах бетона W2 при позитивном давлении воды (на прижим), атм
1
Теплостойкость в течение 5 часов, °С +150
Прочность сцепления с бетоном, МПа
1,0
Прочность сцепления металлом, МПа 1,0
Способность к перекрытию трещин, мм
• без армирования
• с армированием пропилентекстильной тканью

до 1
до 2
Коррозионная стойкость, рН 4...12
Стойкость покрытия к действию светлых и темных нефтепродуктов (100% концентрации)
стойко
Эксплуатация обработанной поверхности в условиях высоких температур, °С, не более
+150
Температура применения (окружающей среды), °С
12


*) Для бетонных поверхностей категории А3 по ГОСТ 13015-2012.

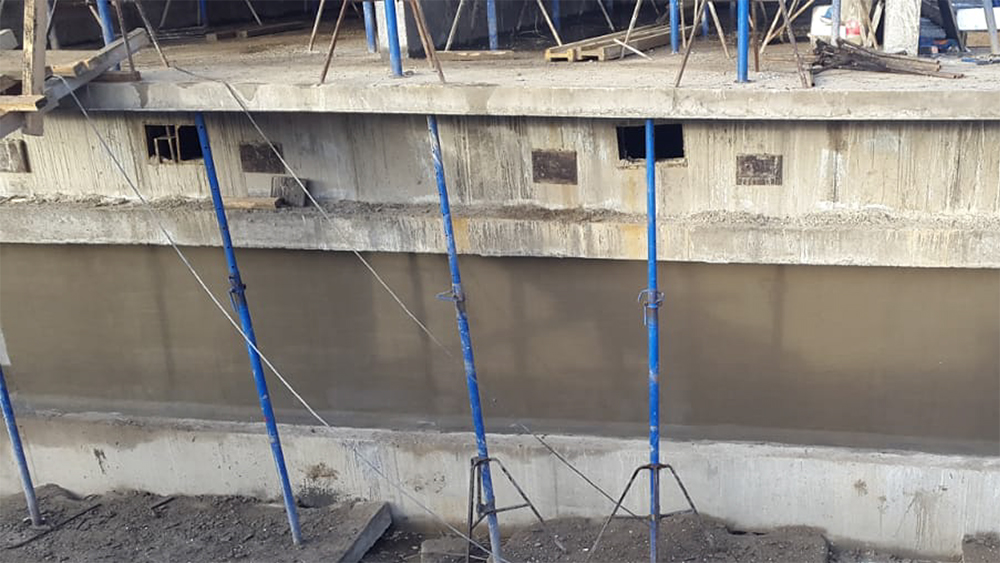

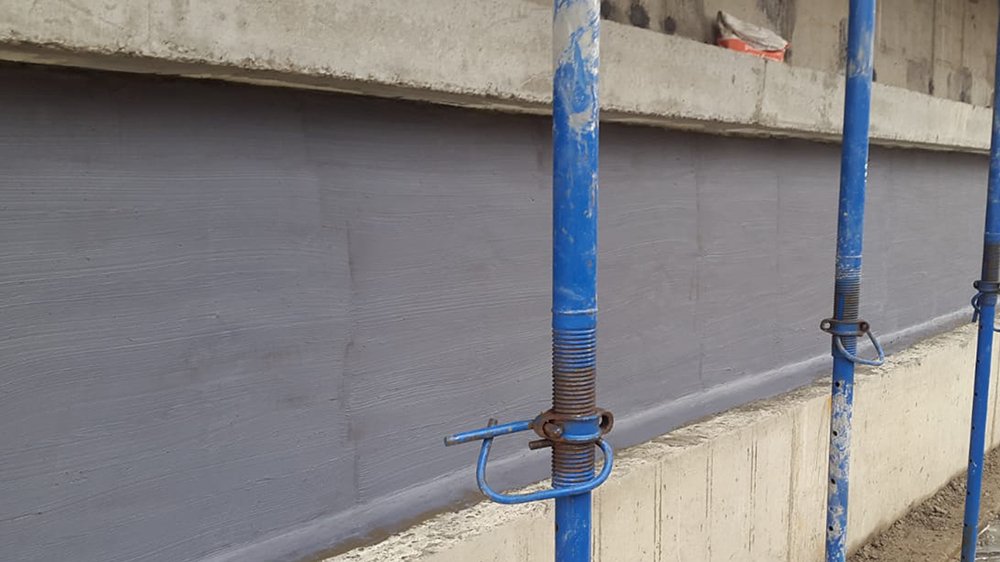

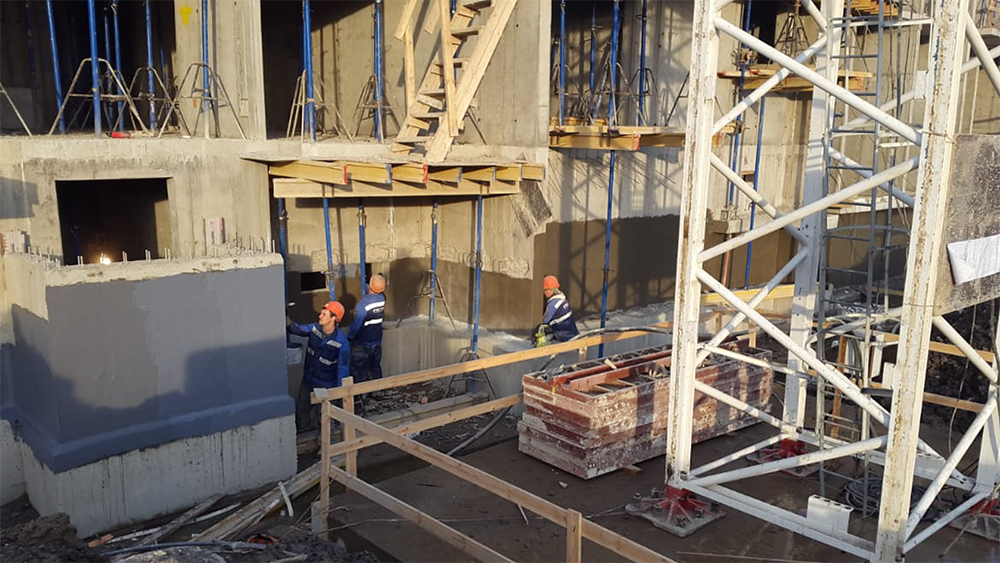

Показать объекты, на которых применялся материал ЛАХТА® эластичная «Стандарт»
